كيفية اختيار الجهد المناسب للمولد الصناعي

إن تحديد الجهد غير الصحيح لنظام الطاقة الصناعية ينطوي على مخاطر تشغيلية ومالية هائلة. أنت تواجه فشلًا ذريعًا في المعدات، ومخاطر شديدة على السلامة، وعمليات تحديث محولات مكلفة إذا كان الإخراج لا يتطابق تمامًا مع البنية التحتية لموقعك. غالبًا ما يواجه مديرو المرافق ومهندسو المشتريات صعوبة في مواءمة ملفات تعريف الأحمال الخاصة بالموقع مع مخرجات المولد. إن موازنة البنية التحتية القديمة، ومتطلبات بدء تشغيل المحرك المعقدة، وتكوينات الطور المختلفة، ومتطلبات الطاقة الأولية مقابل الطاقة الاحتياطية، تعمل على تعقيد عملية الاختيار. يجب أن تأخذ في الاعتبار تيارات التدفق القصوى مع ضمان بقاء جهد الحالة المستقرة ضمن التفاوتات المسموح بها. يجبر سوء التقدير المنشآت على الاعتماد على محولات رفع أو خفض غير فعالة، مما يضيف نقاط فشل غير ضرورية. يوفر هذا الدليل إطارًا تقنيًا خطوة بخطوة لتقييم متطلبات سوف تتعلم كيفية تدقيق ملف تعريف التحميل الخاص بمنشأتك، ومطابقة قدرات المولد مع المفاتيح الكهربائية الموجودة، والتنقل في تكوينات المرحلة لضمان التكامل السلس والامتثال التنظيمي. جهد المولدات الصناعية .

الوجبات السريعة الرئيسية

• تكوين الطور يحدد الجهد: إن الاختيار بين الطاقة أحادية الطور وثلاثية الطور يحد بشكل أساسي من خيارات الجهد المتاحة لديك أو يوسعها؛ ثلاث مراحل إلزامية لمعظم التطبيقات الصناعية الثقيلة.

• مواصفات محركات التطبيقات: يؤثر تحديد غرض المولد - سواء كان في وضع الاستعداد في حالات الطوارئ أو الطاقة الأساسية أو المستمرة - بشكل مباشر على حجم المولد ومتطلبات استقرار الجهد والتكوينات المتاحة.

• ملف تعريف الحمل غير قابل للتفاوض: يتطلب التحديد الدقيق للجهد مراجعة دقيقة للقوة الكهربائية الجارية، وذروة القوة الكهربائية عند البدء (تيار التدفق)، وأنواع محددة من المحركات.

• الإخراج المباشر مقابل التحويل: إن مطابقة الجهد الأصلي للمولد مع الحمل الأساسي للمنشأة يفضل دائمًا الاعتماد على محولات الرفع أو التخفيض، مما يؤدي إلى فقدان الطاقة ونقاط فشل إضافية.

• السلامة والامتثال: يعد الترابط المحايد المناسب (العائم مقابل المستعبد) والالتزام بالقوانين الكهربائية المحلية (على سبيل المثال، NEC/NFPA) أمرًا بالغ الأهمية عند دمج أنظمة الجهد العالي أو المتوسط.

المعرفة الأساسية لجهد المولدات الصناعية

يعمل الجهد بمثابة الضغط الكهربائي الذي يدفع التيار عبر الدائرة. تتطلب البيئات الصناعية مستويات ضغط محددة وموحدة لتشغيل الآلات الثقيلة بأمان وكفاءة. إذا كان الجهد منخفضًا جدًا، فإن المحركات تسحب تيارًا زائدًا لأداء نفس العمل الميكانيكي. هذه العلاقة العكسية بين الجهد والتيار تعني أن ظروف الجهد المنخفض تؤدي إلى ارتفاع درجة الحرارة السريع، والتدهور الحراري للملفات النحاسية، والقواطع المتعثرة. إذا كان الجهد الكهربي مرتفعًا جدًا، فإن الضغط الكهربائي يخرق معدلات عزل الجهاز، مما يتسبب في حدوث دوائر قصيرة فورية وحوادث وميض قوسي محتملة. يضمن توحيد هذا الضغط الكهربائي أن جميع المفاتيح الكهربائية المتصلة ومحركات التردد المتغير والمعدات الدوارة الثقيلة تعمل ضمن الحدود الحرارية الهندسية الخاصة بها.

إن فهم الرياضيات وراء توصيل الطاقة يوضح سبب أهمية اختيار الجهد. في نظام ثلاثي الطور، الطاقة تساوي الجهد مضروبًا في التيار، مضروبًا في الجذر التربيعي لثلاثة، مضروبًا في عامل القدرة. لتوصيل كمية هائلة من الطاقة، يجب عليك إما زيادة الجهد أو زيادة التيار. يتطلب دفع التيار العالي كابلات نحاسية ضخمة ومكلفة ويولد حرارة كبيرة. يتيح لك دفع الجهد العالي استخدام كابلات أصغر ونقل الطاقة بشكل أكثر كفاءة عبر المنشأة.

مرحلة واحدة مقابل الطاقة ثلاثية الطور

توفر أنظمة الطاقة أحادية الطور تيارًا مترددًا عبر موجة جيبية واحدة مستمرة. تعمل هذه الأنظمة عادةً بجهد 120/240 فولت وهي قياسية في التطبيقات السكنية أو التجارية الخفيفة. تنخفض الطاقة أحادية الطور إلى الصفر مرتين في كل دورة. يعد هذا التقاطع الصفري مقبولًا تمامًا للإضاءة والإلكترونيات الصغيرة ولكنه غير فعال إلى حد كبير بالنسبة للأحمال الميكانيكية الثقيلة. تتسبب الطبيعة المتناوبة في نبض عزم الدوران في المحركات الكبيرة، مما يؤدي إلى الإجهاد الميكانيكي والاهتزاز وتقليل عمر المحمل.

توفر الأنظمة ثلاثية الطور الطاقة باستخدام ثلاث موجات جيبية متميزة، يقابلها 120 درجة. ويضمن هذا التكوين أن يظل إجمالي الطاقة المقدمة ثابتًا في أي لحظة معينة، ولا ينخفض ​​أبدًا إلى الصفر. يستخدم المولد الصناعي بشكل حصري تقريبًا تكوينات ثلاثية الطور للتعامل مع الأحمال الثقيلة والمستمرة. المولدات ثلاثية الطور أصغر حجمًا وأكثر كفاءة من الناحية المادية من الوحدات أحادية الطور التي لها نفس تصنيف الكيلووات. إنها تتطلب كمية أقل من النحاس والألومنيوم لنقل الطاقة، مما يجعلها المعيار بلا منازع للتصنيع الثقيل والحرم الصناعي.

تؤدي محاولة تكييف مولد غير متوافق باستخدام محولات الطور إلى مخاطر تشغيلية شديدة. تعاني محولات الطور الدوارة والثابتة من أوجه قصور متأصلة، وغالبًا ما تهدر نسبة كبيرة من الطاقة المولدة كحرارة. علاوة على ذلك، يمكن للمحولات أن تشوه الموجة الجيبية الكهربائية، مما يؤدي إلى إدخال توافقيات تتداخل مع وحدات التحكم المنطقية الحساسة القابلة للبرمجة (PLCs) ومحركات التردد المتغير (VFDs). يعد اختيار المرحلة الصحيحة على مستوى المولد مطلبًا صارمًا للحصول على طاقة صناعية موثوقة.

إعدادات الجهد القياسية المشتركة

تعمل المنشآت الصناعية في أمريكا الشمالية بشكل عام على مستويات جهد موحدة لضمان توافق المعدات. تتضمن التكوينات الأكثر شيوعًا 120/208 فولت، و277/480 فولت، و347/600 فولت. ينتشر نظام 120/208 فولت في الصناعات الخفيفة والمساحات التجارية الكبيرة، حيث يوفر 120 فولت للمقابس القياسية و208 فولت للمحركات المعتدلة. يعمل نظام 277/480 فولت بمثابة العمود الفقري للصناعات الثقيلة. إنها توفر 480 فولت للمحركات الحثية الضخمة و277 فولت للإضاءة الصناعية عالية الخليج. تستخدم المنشآت في كندا بشكل متكرر معيار 347/600 فولت لتطبيقات الخدمة الشاقة المماثلة.

يجب على المهندسين التمييز بعناية بين قراءات الجهد من خط إلى خط ومن خط إلى محايد. في نظام Wye (Y) الذي تم تكوينه، يقيس الجهد من خط إلى خط الإمكانات الكهربائية بين مرحلتين متميزتين. يقيس جهد الخط إلى الحياد الإمكانات بين مرحلة واحدة والنقطة المحايدة المؤرضة. على سبيل المثال، في نظام 480Y/277V، توصيل محرك عبر مرحلتين يوفر 480V، بينما توصيل دائرة إضاءة من مرحلة واحدة إلى محايد يوفر 277V. التحقق من كلا القياسين مقابل لوحات أسماء المعدات يمنع حدوث سوء توصيلات كارثية أثناء التثبيت. على العكس من ذلك، غالبًا ما تفتقر تكوينات دلتا إلى سلك محايد تمامًا، مما يوفر فقط جهدًا من خط إلى خط، الأمر الذي يتطلب محولات تأريض محددة في حالة وجود أحمال محايدة.

تصنيفات المولدات ذات الجهد المنخفض والمتوسط ​​والعالي

يمتد توليد الطاقة الصناعية إلى نطاق واسع من الضغط الكهربائي. يساعد تصنيف المولدات إلى مستويات منخفضة ومتوسطة وعالية الجهد المهندسين على مطابقة المعدات مع البصمة المادية ومتطلبات التوزيع للموقع. يتطلب كل مستوى مجموعة مفاتيح كهربائية وبروتوكولات أمان وإجراءات صيانة مختلفة.

مولدات الجهد المنخفض (حتى 600 فولت)

تمثل المولدات ذات الجهد المنخفض الغالبية العظمى من منشآت الطاقة الاحتياطية الصناعية والرئيسية. تعمل هذه الوحدات بجهد 600 فولت أو أقل، وتندمج بسلاسة في مجموعة المفاتيح الكهربائية القياسية للمنشأة. تشمل التطبيقات النموذجية مصانع التصنيع متوسطة الحجم والمجمعات العقارية التجارية ومراكز البيانات وأنظمة النسخ الاحتياطي القياسية في حالات الطوارئ. الميزة الأساسية لتوليد الجهد المنخفض هي إمكانية الوصول. تتوفر قطع الغيار والفنيين المعتمدين ومفاتيح النقل التلقائي المتوافقة (ATS) بسهولة من بائعين متعددين.

ومع ذلك، تواجه أنظمة الجهد المنخفض قيودًا مادية صارمة فيما يتعلق بتوزيع الطاقة. يؤدي نقل التيار العالي بجهد منخفض لمسافات طويلة إلى انخفاض شديد في الجهد بسبب المقاومة الكهربائية الطبيعية لكابلات النحاس والألومنيوم. للتعويض، يجب على المنشآت تركيب كابلات سميكة ومكلفة للغاية، وغالبًا ما تكون موازية لعدة كابلات بطول 500 مليون متر مكعب فقط لحمل التيار. ولذلك، فإن مولدات الجهد المنخفض هي الأنسب للمنشآت التي تقع فيها محطة توليد الطاقة على مقربة مادية من الحمل الكهربائي الأساسي، وعادةً ما تكون على بعد بضع مئات من الأقدام من الغرفة الكهربائية الرئيسية.

مولدات الجهد المتوسط ​​(600 فولت إلى 69 كيلو فولت)

عندما تتوسع البصمة الصناعية إلى ما هو أبعد من مبنى واحد، تصبح مولدات الجهد المتوسط ​​ضرورية. تتراوح هذه الأنظمة من 600 فولت إلى 69 كيلو فولت، وقد تم تصميمها خصيصًا للحرم الجامعي الصناعي واسع النطاق، وعمليات التعدين عن بعد، ومنشآت التصنيع الثقيلة المنتشرة عبر أفدنة متعددة. من خلال توليد الطاقة بجهد أعلى، يقوم النظام بدفع نفس الكمية من القوة الكهربائية باستخدام تيار أقل بكثير. يؤدي هذا إلى تقليل سمك الكابل المطلوب بشكل كبير ويقلل من انخفاض الجهد خلال عمليات التوزيع الطويلة.

يتطلب تنفيذ توليد الجهد المتوسط ​​بنية تحتية كهربائية متخصصة للغاية. يجب على المرافق تركيب محطات فرعية متدرجة في نقاط استخدام مختلفة لتحويل الجهد المتوسط ​​إلى 480 فولت أو 208 فولت قابل للاستخدام للآلات القياسية. يجب أن تتميز مجموعة المفاتيح الكهربائية بوسائل تخفيف القوس الوميض المتقدمة، وقواطع الدائرة الفراغية، وأنظمة حماية المرحلات المتخصصة. وفي حين أن النفقات الرأسمالية الأولية أعلى، فإن التوفير في الكابلات النحاسية وكفاءة النقل غالبا ما يبرر الاستثمار في المواقع الصناعية المترامية الأطراف. يجب أن يحمل موظفو الصيانة شهادات محددة للجهد المتوسط ​​للتفاعل مع هذه المعدات بأمان.

مولدات الجهد العالي (69 كيلو فولت إلى 1100 كيلو فولت +)

تعمل مولدات الجهد العالي في مجال إنتاج الطاقة على نطاق المرافق والمجمعات الصناعية الضخمة المتزامنة مع الشبكة. تتعامل هذه الأنظمة مع الفولتية من 69 كيلو فولت إلى 1100 كيلو فولت وما بعدها. ستجد هذه المولدات في محطات توليد الطاقة المخصصة، ومصافي البتروكيماويات الضخمة، وعمليات الصهر الثقيلة التي تتطلب كميات مذهلة من الطاقة الكهربائية المستمرة. إنهم لا يغذون الآلات الفردية؛ فهي تغذي شبكات إقليمية بأكملها أو محطات فرعية ضخمة على مستوى المنشأة.

أبعاد التقييم لأنظمة الجهد العالي صارمة بشكل لا يصدق. وهي تتطلب بنية تحتية ضخمة، بما في ذلك المفاتيح الكهربائية المعزولة بالغاز من سداسي فلوريد الكبريت، والمحولات الضخمة المملوءة بالنفط، وشبكات التأريض الواسعة. لا يمكن إجراء الصيانة إلا من قبل موظفين معتمدين على درجة عالية من التخصص والجهد العالي. إن الامتثال التنظيمي وبروتوكولات السلامة والمراقبة البيئية المطلوبة لهذه الأنظمة تضعها في فئة هندسية مختلفة تمامًا عن الطاقة الاحتياطية الصناعية القياسية. يتم قياس الخلوصات بين الأجزاء الحية والهياكل المؤرضة بالأقدام، وليس بالبوصة، مما يحدد آثارًا مادية ضخمة للتركيب.

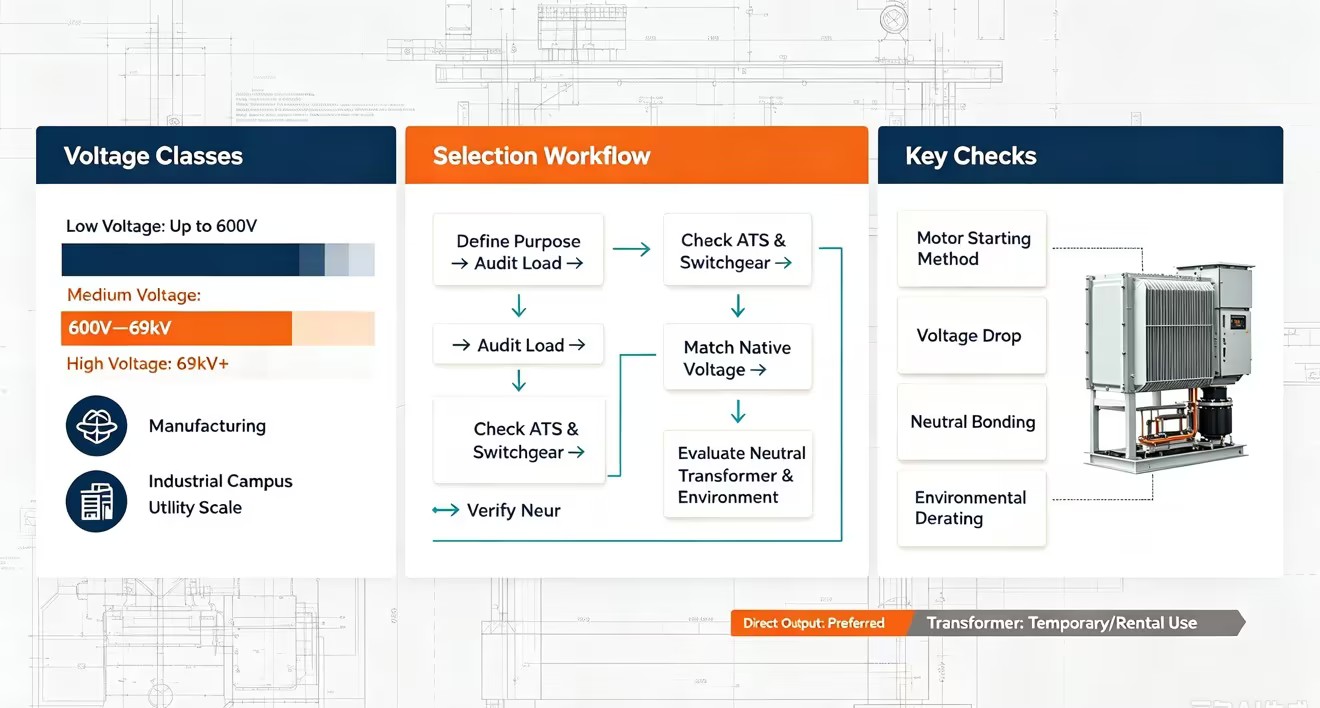

إطار عمل خطوة بخطوة لاختيار الجهد المناسب

يعد اختيار التكوين الصحيح للمولد بمثابة تمرين هندسي دقيق. يؤدي التخمين إلى فشل المعدات وانتهاكات قواعد السلامة. اتبع هذا الإطار المنظم لمواءمة قدرات توليد الطاقة لديك مع المتطلبات الفنية الدقيقة لمنشأتك.

1. تحديد غرض المولد وملف التشغيل: تحديد السياق التشغيلي الدقيق لنظام الطاقة. هل الوحدة مخصصة للاستعداد في حالات الطوارئ أو الطاقة الأولية أو التشغيل المستمر للحمل الأساسي؟ تظل الأنظمة الاحتياطية في وضع الخمول لعدة أشهر، ولا يتم تنشيطها إلا أثناء انقطاع المرافق. يجب عليهم قبول أحمال الكتل الضخمة على الفور. تعمل أنظمة الطاقة الأولية كمصدر رئيسي للكهرباء، وتعمل لفترات طويلة بأحمال متغيرة. تعمل الأنظمة المستمرة على مدار الساعة طوال أيام الأسبوع بحمل ثابت وغير متغير. يحدد ملف التشغيل استقرار الجهد المطلوب وحجم المولد. تستخدم الأنظمة الاحتياطية في كثير من الأحيان محركات الديزل لأنها توفر استجابة سريعة عابرة، وتتعافى بسرعة من الانخفاضات الشديدة في الجهد الناتج عن تطبيق الحمل المفاجئ. تستجيب محركات الغاز الطبيعي بشكل أبطأ لمنع الأحمال. إذا كانت منشأتك تتطلب تفاوتات جهد عالية للإلكترونيات الحساسة، فإن اختيار الوقود وملف التشغيل الخاص بك سيؤثر بشكل كبير على حجم المولد ونظام الإثارة المطلوبين.

2. تحقق من احتياجات تحميل الطاقة في الموقع وبدء تشغيل المحرك: يتطلب الاختيار الدقيق للجهد تدقيقًا دقيقًا للمتطلبات الكهربائية لمنشأتك. يجب عليك حساب إجمالي الحمل المتصل مقابل الحد الأقصى للتحميل المتزامن. يمثل الحمل المتصل كل قطعة من المعدات في المنشأة التي يتم تشغيلها في وقت واحد. يمثل الحمل المتزامن الحد الأقصى الواقعي لسحب الطاقة خلال ساعات التشغيل القصوى. يؤدي تحديد حجم المولد بناءً على الحمل المتصل فقط إلى زيادة الحجم بشكل كبير، مما يؤدي إلى التكديس الرطب في محركات الديزل وضعف الكفاءة. تعد متطلبات بدء تشغيل المحرك العامل الأكثر أهمية في هذا التدقيق. عندما يبدأ محرك تحريضي كبير العمل على الخط المباشر (DOL)، فإنه يسحب تيار تدفق أعلى بستة إلى عشرة أضعاف من تيار التشغيل العادي. يؤدي هذا الطلب المفاجئ الهائل إلى خفض جهد النظام. إذا انخفض الجهد إلى مستوى منخفض للغاية، فإن الموصلات المغناطيسية تتكلم، ويتم إعادة ضبط PLCs، ويفشل المحرك في التغلب على القصور الذاتي الميكانيكي. يجب عليك توثيق طرق البدء لجميع المحركات الرئيسية. تعمل بادئات التشغيل الناعمة ومحركات التردد المتغير (VFDs) على تقليل تدفق التيار بشكل كبير، مما يسمح لك بتحديد حجم مولد التيار المتردد بشكل أكثر دقة دون الخوف من انهيار الجهد الكهربي الكارثي.

3. مطابقة مخرجات المولدات مع البنية التحتية الحالية للموقع: يتطلب دمج مصدر طاقة جديد إجراء فحص شامل لشبكة التوزيع الكهربائية الحالية لديك. يجب عليك تدقيق المفاتيح الكهربائية الرئيسية ومفاتيح النقل التلقائي (ATS) ولوحات التوزيع الأولية. يجب أن يتوافق جهد الخرج الأصلي للمولد بشكل مثالي مع تصنيف الجهد الخاص بـ ATS وتغذية المرافق الرئيسية. سوف تؤدي الفولتية غير المتطابقة إلى تدمير مفتاح النقل في اللحظة التي يحاول فيها توصيل مصادر الطاقة. يجب على المهندسين أن يقرروا ما إذا كانوا يريدون مطابقة المولد مع جهد خدمة المرافق أو مباشرة مع جهد المعدات الأساسية. في معظم التركيبات الدائمة، تعد مطابقة جهد خدمة المرافق هو الخيار المنطقي الوحيد، حيث أن المحولات ولوحات التوزيع الموجودة في المنشأة تم تكوينها بالفعل للتعامل مع هذا المدخل المحدد. تتطلب محاولة تجاوز مجموعة المفاتيح الكهربائية الرئيسية لتغذية معدات معينة بشكل مباشر أنظمة معقدة ومشتقة بشكل منفصل ولوحات عزل مخصصة.

4. تقييم مقايضات المحولات وأنواع التثبيت: تعد المحولات أدوات ضرورية في التوزيع الكهربائي، ولكنها تقدم أوجه قصور يجب عليك مراعاتها أثناء مرحلة التصميم. في التطبيقات المؤقتة أو المستأجرة، يعد استخدام محول تصاعدي أو تنازلي ممارسة قياسية. تحتوي أساطيل الإيجار في الغالب على مولدات 480 فولت. إذا كان الموقع يتطلب 4160 فولت لمضخة نزح المياه المؤقتة، فسيقوم مزود التأجير بنشر مولد 480 فولت مقترنًا بمحول تصاعدي. وهذا يوفر أقصى قدر من المرونة في النشر. ومع ذلك، يجب أن تعطي التركيبات الدائمة الأولوية الصارمة لمطابقة الجهد الأصلي. تقدم المحولات فقدانًا طفيليًا للحرارة، مما يقلل عادةً من كفاءة النظام الإجمالية بنسبة 2% إلى 5%. على مدار 20 عامًا من عمر مولد الطاقة الرئيسي، يُترجم فقدان الطاقة المستمر هذا إلى هدر هائل للوقود. علاوة على ذلك، تتطلب المحولات الكبيرة منصات خرسانية موسعة، وأنظمة متخصصة لاحتواء السوائل، وتكاليف الصيانة المستمرة. يؤدي التخلص من المحولات غير الضرورية عن طريق تحديد جهد المولد الأصلي الصحيح إلى زيادة موثوقية النظام وتقليل البصمة المادية للتركيب.

مخاطر التثبيت والحلول العملية

حتى مع تحديد الجهد الصحيح، فإن التركيب غير الصحيح والإهمال البيئي يمكن أن يضر بسلامة نظام الطاقة. يتطلب التخفيف من هذه المخاطر الالتزام الصارم بالقوانين الكهربائية وفهمًا عميقًا للتحديات الخاصة بالموقع.

العائمة مقابل التكوينات المحايدة المستعبدة

يعد تكوين الاتصال المحايد للمولد معلمة أمان مهمة. يعني المحايد المستعبد أن السلك المحايد متصل فعليًا بإطار التأريض للمولد. يعني المحايد العائم أن السلك المحايد يظل معزولًا عن الأرض عند المولد، ويعتمد بدلاً من ذلك على التوصيل الأرضي في لوحة الخدمة الرئيسية بالمنشأة.

يؤدي التكوين المحايد غير الصحيح إلى مخاطر شديدة على السلامة وانتهاكات لقانون الكهرباء الوطني (NEC). إذا كان المولد ذو الرابط المحايد يتصل بمنشأة لديها بالفعل محايد مرتبط في اللوحة الرئيسية، فإنه ينشئ مسارات متوازية لتيار العودة. وهذا يسمح للتيار الشارد بالتدفق عبر هيكل المعدات وأسلاك التأريض، مما يؤدي إلى حدوث خطر صدمة مميتة والتداخل مع قواطع دائرة الأعطال الأرضية (GFCIs). على العكس من ذلك، إذا كان النظام يتطلب محايدًا مرتبطًا ولكنه يعمل عائمًا، فإن حالة الخلل لن تؤدي إلى تعثر القواطع، مما يترك المعدات نشطة وخطيرة للغاية. يجب عليك تنسيق استراتيجية الارتباط المحايدة مع آلية التبديل المحددة الخاصة بـ ATS الخاص بك. يتطلب ATS ثلاثي الأقطاب محايدًا عائمًا في المولد، بينما يقوم ATS ذو 4 أقطاب بتبديل المحايد ويتطلب محايدًا مرتبطًا في المولد لإنشاء نظام مشتق بشكل منفصل.

إدارة انخفاض الجهد أثناء تشغيل الكابلات الطويلة

إن انخفاض الجهد هو حقيقة فيزيائية لا مفر منها يمليها قانون أوم. أثناء انتقال التيار عبر الموصل، تؤدي المقاومة المتأصلة للمعدن إلى انخفاض الضغط الكهربائي. إذا كان المولد على بعد 500 قدم من مجموعة المفاتيح الكهربائية الرئيسية، فقد ينخفض ​​خرج 480 فولت إلى 440 فولت بحلول الوقت الذي يصل فيه إلى الحمل. تجبر حالة انخفاض الجهد هذه المحركات على سحب تيار أكبر للحفاظ على عزم الدوران، مما يؤدي إلى ارتفاع درجة الحرارة بسرعة وتعثر الأحمال الحرارية الزائدة.

يتطلب التخفيف من انخفاض الجهد التخطيط الاستراتيجي للموقع. الحل الأكثر مباشرة هو تقصير طول الكابل عن طريق وضع المولد بالقرب من مدخل الخدمة الكهربائية قدر الإمكان. إذا كانت القيود المادية تمنع ذلك، فيجب عليك زيادة قياس الكابلات النحاسية أو الألومنيوم لتقليل المقاومة. وفي الحالات القصوى التي تنطوي على حرم صناعي ضخم، فإن تكتيك التخفيف الوحيد القابل للتطبيق هو اختيار مولد الجهد المتوسط. يؤدي نقل الطاقة بجهد 4160 فولت أو 12470 فولت عبر الحرم الجامعي وإيقافها محليًا إلى التخلص فعليًا من تأثير انخفاض الجهد القياسي، مما يوفر عشرات الآلاف من الدولارات من الكابلات النحاسية الثقيلة.

العوامل البيئية والتدهورية

يتم حساب جهد لوحة الاسم وتقييمات الطاقة في ظل ظروف الاختبار القياسية، عادةً عند مستوى سطح البحر و77 درجة فهرنهايت (25 درجة مئوية). ونادرا ما تتطابق البيئات الصناعية في العالم الحقيقي مع هذه الظروف البكر. تؤثر درجات الحرارة القصوى والارتفاعات العالية والرطوبة الشديدة بشدة على أداء المولد واستقرار الجهد.

تعمل الارتفاعات العالية على تخفيف الهواء، مما يقلل من كتلة الأكسجين المتاح للاحتراق في المحرك ويقلل من كفاءة التبريد للمراوح الداخلية للمولد. وبالمثل، تؤدي الحرارة المحيطة الشديدة إلى تدهور قدرة المولد على التخلص من الحمل الحراري، مما يزيد من مقاومة اللفات النحاسية. توفر الشركات المصنعة منحنيات تخفيض محددة تحدد مقدار الطاقة التي تفقدها الوحدة في ظل هذه الظروف. على سبيل المثال، قد يفقد المولد 3% من قدرته الإجمالية لكل 1000 قدم فوق مستوى سطح البحر، و1% إضافية لكل 10 درجات فوق درجة الحرارة المحيطة القياسية. يجب عليك تطبيق حسابات التخفيض هذه أثناء مرحلة التحجيم لضمان بقاء تصنيف الجهد والطاقة المحدد ثابتًا في ظل الظروف البيئية الأسوأ على الإطلاق التي سيواجهها موقعك.

خاتمة

قم بإنهاء استراتيجية نظام الطاقة الخاص بك عن طريق تنفيذ الإجراءات الفورية التالية:

1. قم بإجراء دراسة شاملة لأحمال الموقع لتوثيق طرق البدء ومضاعفات التدفق لجميع المحركات الرئيسية.

2. تحقق من التكوين الدقيق للجهد والطور والربط المحايد لمفاتيح النقل التلقائي الموجودة لديك وتغذية المرافق الرئيسية.

3. استشر مهندسًا كهربائيًا معتمدًا لتطبيق منحنيات التخفيض البيئي بناءً على ارتفاع موقعك ودرجات الحرارة المحيطة القصوى.

4. اطلب أوراق مواصفات مفصلة لمولد التيار المتردد من الموردين ذوي السمعة الطيبة لتأكيد قدرات استعادة انخفاض الجهد العابر.

التعليمات

س: هل يمكن تغيير جهد المولد الصناعي بعد الشراء؟

ج: بعض مولدات المولدات قابلة لإعادة التوصيل. يمكن في كثير من الأحيان إعادة تكوين مولد كهربائي مكون من 12 سلكًا بواسطة فني للتبديل بين 208 فولت و480 فولت. ومع ذلك، فإن العديد من المولدات، وخاصة الوحدات ذات الجهد العالي أو المتوسط، لها ملفات ثابتة. يجب عليك التحقق من إمكانية إعادة الاتصال قبل الشراء، خاصة إذا كنت تعمل في بيئات ديناميكية أو مستأجرة.

س: ماذا يحدث إذا قمت بتوصيل المعدات الصناعية بالجهد الخاطئ؟

ج: يؤدي توصيل الجهاز بالجهد الكهربي الخاطئ إلى حدوث ضرر فوري. يجبر انخفاض الجهد المحركات على سحب تيار زائد، مما يؤدي إلى ارتفاع درجة الحرارة بسرعة، وذوبان اللفات، والفشل المبكر. يؤدي الجهد الزائد إلى انتهاك تقييمات عزل المعدات، مما يتسبب في حدوث دوائر قصيرة فورية، وتفجير لوحات التحكم، وحرائق كهربائية كارثية.

س: هل أحتاج إلى مولد ثلاثي الطور 480 فولت أو 208 فولت؟

ج: تحقق من لوحات أسماء المعدات الأساسية وحجم المنشأة. يعد نظام 480 فولت قياسيًا للمحركات الصناعية الثقيلة ومصانع التصنيع الكبيرة والكابلات الطويلة نظرًا لكفاءته. عادةً ما يكون نظام 208 فولت كافيًا للأحمال التجارية الخفيفة ومساحات البيع بالتجزئة والمرافق التي لا تحتوي على آلات دوارة ضخمة.

س: كيف يؤثر تيار تدفق المحرك على اختيار الجهد الخاص بي؟

ج: تسحب المحركات الكبيرة ما بين 6 إلى 10 أضعاف تيار تشغيلها الطبيعي عند بدء التشغيل. يؤدي هذا الطلب المفاجئ الهائل إلى انخفاض مؤقت في الجهد عبر النظام بأكمله. يجب أن يكون حجم مولد المولد كبيرًا بدرجة كافية لاستيعاب هذا الارتفاع والحفاظ على استقرار الجهد، مما يمنع الموصلات من التسرب.

س: متى يجب أن أستخدم محول تصاعدي مع مولد الجهد المنخفض؟

ج: تكون محولات الرفع قابلة للاستخدام في التطبيقات المؤقتة أو المستأجرة عندما تكون مولدات الجهد المتوسط ​​غير متوفرة أو باهظة التكلفة. أنها توفر مرونة النشر. ومع ذلك، يجب أن تأخذ في الاعتبار فقدان الكفاءة بنسبة 2% إلى 5% الناتج عن الحرارة الطفيلية، مما يجعلها أقل مثالية للتركيبات الدائمة.

س: ما هو الفرق بين الجهد من خط إلى خط ومن خط إلى محايد؟

ج: يقيس الجهد الكهربي من خط إلى خط الضغط الكهربائي بين مرحلتين مختلفتين للطاقة (على سبيل المثال، 480 فولت للمحركات الثقيلة). يقيس الخط إلى الحياد الضغط بين مرحلة واحدة والنقطة الأرضية/المحايدة (على سبيل المثال، 277 فولت للإضاءة). إن فهم هذا التمييز يمنع حدوث خطأ في تحديد حجم المعدات ويضمن توزيعًا آمنًا ومتوازنًا للحمل.
