يكون المولد الاحتياطي عالي السعة عديم الفائدة من الناحية الوظيفية أثناء انقطاع غير متوقع إذا فشلت الآلية التي تربطه بحمولة المنشأة في التعشيق. عندما تصبح الشبكة مظلمة، قد يكون محرك الديزل الفعلي مزودًا بالوقود بالكامل وجاهزًا للتشغيل. بدون طريقة موثوقة لنقل الحمل الكهربائي للمبنى، يتوقف الإنتاج وتفشل الأنظمة الحرجة. يؤدي تبديل الطاقة يدويًا إلى حدوث تأخيرات شديدة، وأخطاء بشرية، ومخاطر سلامة القوس الكهربائي، وتوقف التشغيل في البيئات التجارية والصناعية. إن انتظار قيام مدير المنشأة بإلقاء ذراع فصل ثقيل في غرفة كهربائية مظلمة لم يعد استراتيجية مقبولة.
لحل هذه الثغرة الأمنية، تقوم المنشآت بنشر جسر ذكي بين طاقة المرافق والمولد الاحتياطي. تقوم وحدة التحكم الآلية هذه بمراقبة الشبكة الواردة باستمرار، وتكتشف الحالات الشاذة، وتنسق التسلسل الكامل لبدء تشغيل المحرك وتحريك الحمل. سنقوم بتقييم الآليات ومعايير الاختيار ومخاطر التنفيذ لضمان استمرار توصيل الطاقة والانتقال السلس أثناء حالات شذوذ الطاقة.

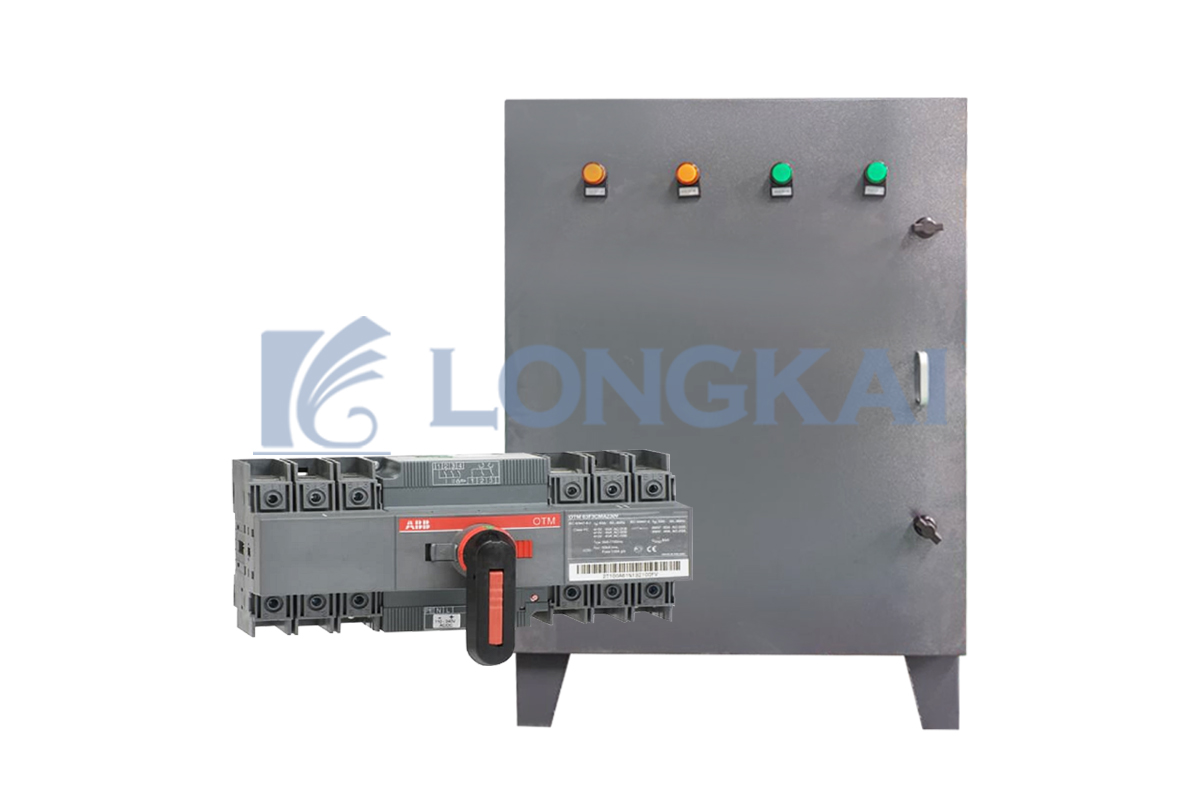

يعمل ATS كجهاز عصبي مركزي لإعداد الطاقة الاحتياطية، حيث يراقب بشكل مستمر جهد المرافق ويقوم بتشغيل مولد الديزل بشكل مستقل أثناء حدوث حالات شاذة.
يتطلب تحديد ATS الصحيح مطابقة نوع الانتقال (مفتوح أو مغلق أو مؤجل) مع حساسية حمل المنشأة والتسامح التشغيلي لفقدان الطاقة اللحظي.
يعد الحجم المناسب - مع مراعاة التيار والجهد وتكوين القطب وتقييمات حاوية NEMA - أمرًا بالغ الأهمية لمنع الأعطال الكهربائية الكارثية وضمان الامتثال للكود.
يمثل ATS نقطة فشل واحدة؛ يعد التشغيل الصارم والالتزام بمعايير الصيانة (على سبيل المثال، NFPA 110) أمرًا إلزاميًا للحصول على أداء موثوق به.
تقوم وحدة التحكم بقياس جهد وتردد المرافق الواردة بشكل مستمر عبر جميع المراحل. إنه لا ينتظر ببساطة انقطاع التيار الكهربائي الكامل لاتخاذ الإجراء اللازم. تضع وحدات التحكم الحديثة عتبات صارمة لحالات الشذوذ في جودة الطاقة. يمكن أن يؤدي انقطاع التيار الكهربائي، وانخفاض الجهد الشديد، والارتفاعات العابرة، وفقدان الطور إلى تدمير المحركات الحساسة ثلاثية الطور والبنية التحتية لتكنولوجيا المعلومات بشكل أسرع من الانخفاض الكامل في الطاقة. عندما تكتشف وحدة التحكم انخفاض جهد الخدمة إلى ما دون نقطة الضبط المبرمجة - غالبًا 85% من الجهد الاسمي - فإنها تبدأ تشغيل مؤقت محدد يُعرف باسم بدء تشغيل المحرك المؤجل (TDES). إذا استمرت الحالة الشاذة بعد هذا التأخير الزمني اللحظي، فإن ATS لمولد الديزل يبدأ تسلسل النقل قبل أن تتعرض المعدات النهائية للضرر الحراري. يمنع هذا التأخير بدء تشغيل المولد المزعج أثناء الانخفاضات القصيرة في جهد الخدمة.
أثناء الجلوس في وضع الاستعداد، يقوم نظام النقل بإدارة سلامة مصدر الطاقة الاحتياطية بشكل فعال. فهو يوجه تغذية مستمرة للطاقة المساعدة إلى مكونات مولد محددة. تعمل هذه الدائرة المساعدة على تشغيل سخان كتلة المحرك، مما يحافظ على دفء ماء الغلاف حتى يتمكن محرك الديزل من قبول الحمل الكامل على الفور دون تلف أسطوانة التشغيل البارد. كما أنه يعمل أيضًا على تشغيل الشاحن المتتابع للبطارية، مما يضمن أن تحافظ بطاريات البدء على ذروة أمبير التدوير. وبدون هذه التغذية الثابتة التي تديرها معدات النقل، فإن محرك الديزل سيعاني في النهاية من البطاريات الفارغة والزيت البارد، مما يجعله غير قادر على البدء أثناء حالة الطوارئ الفعلية.
عندما تنقطع طاقة المرافق وينتهي التأخير الزمني الأولي، يقوم النظام بتنفيذ تسلسل تلقائي دقيق. تتبع الخطوات الميكانيكية والكهربائية ترتيبًا صارمًا للعمليات لحماية المنشأة وشبكة المرافق.
تقوم وحدة التحكم بإغلاق مرحل الاتصال الجاف، وإرسال إشارة بدء سلكين إلى لوحة التحكم في المولد.
يعمل محرك بدء التشغيل، ويتسارع محرك الديزل إلى سرعته المقدرة.
تقوم وحدة التحكم بمراقبة خرج المولد، في انتظار استقرار الجهد والتردد (عادةً 90% من الجهد المقنن و95% من التردد المقنن).
يقوم النظام بعزل المنشأة تمامًا عن خط المرافق الميت، مما يمنع المولد من تغذية الجهد الكهربي المميت إلى الشبكة العامة.
يقوم المقاول الرئيسي فعليًا بإلقاء حمل المنشأة إلى مصدر الطاقة الاحتياطية.
عندما تعود طاقة المرافق في النهاية، لا تقوم وحدة التحكم بتبديل الحمل مرة أخرى على الفور. فهو يراقب الشبكة لتأخير زمني محدد مسبقًا - عادة من 5 إلى 15 دقيقة - للتحقق من استقرار الشبكة والتأكد من أن عملية الاستعادة ليست تقلبًا مؤقتًا. وهذا ما يسمى حالة الطوارئ لتأخير الوقت إلى الوضع الطبيعي (TDEN). بمجرد التأكد من الاستقرار، يقوم المقاول بتنفيذ عملية إعادة النقل، مما يعيد حمل المنشأة إلى طاقة المرافق. محرك الديزل لا يتوقف على الفور. تقوم وحدة التحكم بإزالة إشارة البداية، لكن المولد يدخل في دورة تهدئة إلزامية. إن تشغيل المحرك بدون حمل كهربائي لعدة دقائق يسمح لزيت المحرك وسائل التبريد بتبديد الحرارة الشديدة من محامل الشاحن التوربيني قبل إيقاف التشغيل الكامل.
ينطوي التوقف عن العمل على عقوبات مالية وتشغيلية هائلة تتجاوز بكثير تكلفة البنية التحتية الكهربائية الآلية. لا يمكن لمراكز البيانات، ومصانع التصنيع واسعة النطاق، ومرافق التخزين البارد للأدوية أن تتحمل فترات انقطاع طويلة. لا يعد التبديل اليدوي مجديًا اقتصاديًا عندما تكلف كل دقيقة من التوقف آلاف الدولارات. في قوالب حقن البلاستيك، يؤدي فقدان الطاقة المفاجئ إلى تصلب المواد المنصهرة داخل الماكينة، مما يتطلب أيامًا من التفكيك والتنظيف. في التخزين البارد، يؤدي تأخير النقل اليدوي إلى خطر إتلاف المخزون الحساس لدرجة الحرارة. تعمل الاستجابة التلقائية على حماية المحصلة النهائية للمنشأة من خلال استعادة الطاقة في ثوانٍ.
يفرض قانون الكهرباء الوطني (NEC) النقل التلقائي للحمل لتطبيقات محددة تتعلق بسلامة الإنسان. لا يمكنك الاعتماد على التدخل البشري لاستعادة الطاقة أثناء حدوث حريق كارثي أو كارثة طبيعية. تعتمد مرافق الرعاية الصحية بشكل كبير على هذه الرموز لحماية المرضى على أجهزة دعم الحياة، وتزويد الأجنحة الجراحية بالطاقة، وصيانة مضخات الحريق.
مقالة اللجنة الوطنية للانتخابات | تصنيف النظام | الحد الأقصى لوقت النقل | التطبيقات النموذجية |
|---|---|---|---|
إن إي سي 700 | أنظمة الطوارئ | 10 ثواني | إضاءة المخارج، مضخات الحريق، دوائر سلامة الحياة |
إن إي سي 701 | الاستعداد المطلوب قانونًا | 60 ثانية | أنظمة التحكم في الدخان، التعامل مع المواد الخطرة |
إن إي سي 702 | الاستعداد الاختياري | لا يوجد حد زمني صارم | مراكز البيانات، التبريد التجاري، التدفئة والتهوية وتكييف الهواء |
تعمل أبراج الاتصالات ومحطات ضخ المياه البلدية والمواقع الزراعية النائية بشكل مستمر دون وجود موظفين في الموقع. يعد مفتاح قطع الاتصال اليدوي عديم الفائدة تمامًا إذا لم يكن هناك أحد موجود فعليًا لتشغيله. إن إرسال فني إلى قمة جبلية نائية أثناء عاصفة شتوية شديدة لقلب المفتاح يعني أن الشبكة الخلوية ستظل غير متصلة بالإنترنت لساعات أو أيام. وتضمن آلية النقل الآلي بقاء هذه المواقع المعزولة عاملة بكامل طاقتها أثناء الأحداث الجوية القاسية، مع الحفاظ على شبكات الاتصالات وضغط المياه البلدية دون الحاجة إلى نشر بشري.
هذه هي طريقة النقل القياسية والأكثر انتشارًا. يقوم الموصل الميكانيكي بفصل الحمل تمامًا عن مصدر المرافق قبل أن يتصل بمصدر المولد. يؤدي إجراء الاستراحة قبل الصنع هذا إلى حدوث انقطاع قصير للطاقة لمدة تقل عن ثانية واحدة أثناء الرمي الفعلي للمفتاح. تتعامل الأحمال التجارية القياسية وأنظمة الإضاءة ومعدات التصنيع الأساسية مع هذا الانخفاض اللحظي دون أي عواقب سلبية. تمنع الأقفال الميكانيكية فعليًا كلا المصدرين من الاتصال في وقت واحد، مما يجعلها آلية تحويل موثوقة وآمنة للغاية.
تتميز هذه الطريقة المتقدمة بالتشغيل المتوازي اللحظي لكل من طاقة المرافق والمولد. يقوم الموصل بتوصيل مصدري الطاقة في وقت واحد لمدة جزء من الثانية (عادةً أقل من 100 مللي ثانية). ويتيح ذلك إجراء اختبارات شهرية وعمليات نقل العودة إلى المرافق دون أي انقطاع في التحميل أو وميض الأضواء. تنظم شركات المرافق هذه الطريقة بشكل صارم. يجب أن تستخدم وحدة التحكم التزامن النشط لمطابقة الموجة الجيبية للمولد تمامًا مع زاوية الطور والجهد والتردد لشبكة المرافق قبل التوازي. في حالة فشل المزامنة، يقوم المحول بإحباط النقل لحماية الشبكة.
تتطلب الأحمال الحثية الثقيلة أسلوب تبديل متخصص. تولد المحركات الصناعية الكبيرة ومضخات الماء الثقيل ومبردات التدفئة والتهوية وتكييف الهواء (HVAC) التجارية جهدًا متجددًا متبقيًا أثناء دورانها بعد انقطاع التيار الكهربائي. إذا قمت بإعادة توصيل هذه المحركات الدوارة بمصدر طاقة جديد خارج الطور، فإن عزم الدوران الميكانيكي الناتج يمكن أن يقطع عمود المحرك إلى النصف. يتوقف مفتاح الانتقال المؤجل مؤقتًا في وضع محايد في المنتصف. يسمح هذا الإيقاف المؤقت المبرمج للمجال المغناطيسي المتجدد بالانهيار تمامًا قبل أن يقوم الموصل بتوصيل الحمل بالمولد الاحتياطي.
تتطلب المرافق ذات المهام الحرجة عدم التوقف مطلقًا عن العمل، حتى أثناء الصيانة الكهربائية. تتميز بنية العزل الالتفافي بآليات تبديل مزدوجة مكدسة داخل نفس العلبة. يمكن لمهندسي المنشأة تجاوز الأساسي يدويًا ATS وسحبه فعليًا من الخزانة للفحص أو الإصلاح أو الاستبدال. يحمل موصل الالتفافية الثانوي الحمل الحرج دون انقطاع أثناء نافذة الخدمة هذه. تعتمد مراكز بيانات المستوى الثالث والمستوى الرابع، إلى جانب المستشفيات الكبرى، على هذا المعيار للحفاظ على التشغيل المستمر مع الالتزام بجداول الصيانة والاختبار الإلزامية NFPA 110.
نوع الانتقال | العمل الميكانيكي | التطبيق الأساسي | الملف الشخصي لانقطاع الطاقة |
|---|---|---|---|
فتح الانتقال | كسر قبل الصنع | المرافق التجارية القياسية، وتجارة التجزئة، والصناعات الخفيفة | انخفاض ثانوي أثناء النقل |
انتقال مغلق | صنع قبل الاستراحة | مراكز البيانات وبيئات الاختبار الحرجة | عدم الانقطاع أثناء العودة إلى المنفعة |
تأخر الانتقال | مركز إيقاف مؤقت | الأحمال الحثية الثقيلة، ومحطات الضخ، والتكييف | تأخير مبرمج (ثواني) |
تجاوز العزلة | آلية التبديل المزدوج | المستشفيات ومراكز البيانات من المستوى الرابع وسلامة الحياة | عدم انقطاع أثناء الصيانة |
يجب عليك تحديد حجم معدات النقل بشكل صحيح لمنع الحرائق الكهربائية وتعطل المعدات. يستخدم المهندسون منهجًا صارمًا يعتمد على حجم الكسارة الرئيسية للمنشأة وإجمالي الحمل المتصل. يجب أن يتعامل المفتاح مع أقصى قدرة إخراج مستمرة لمولد الديزل، بالإضافة إلى أي تيارات زيادة محتملة من بدء تشغيل المحرك. لا تقلل أبدًا من حجم المقاولين لتوفير المساحة. يجب عليك مطابقة مواصفات الجهد الكهربائي تمامًا مع مدخل الخدمة الخاص بمنشأتك. يجب أن تحمل المعدات أيضًا تصنيفًا مناسبًا للتحمل والإغلاق (WCR). يحدد WCR مقدار تيار الخلل الذي يمكن للمفتاح البقاء عليه أثناء دائرة قصر في اتجاه مجرى النهر دون إغلاق جهات الاتصال الداخلية الخاصة به.
يعتمد تحديد العدد الصحيح من الأعمدة بشكل كامل على الخدمة الكهربائية المحددة لديك ونظام التأريض. عادةً ما تستخدم الأنظمة السكنية أو التجارية الخفيفة أحادية الطور تكوينات ثنائية القطب. تتطلب الأنظمة الصناعية القياسية ثلاثية الطور إعدادات ثلاثية الأقطاب لتبديل موصلات الطور الثلاثة غير المؤرضة. يصبح النظام المحايد (رباعي الأقطاب) ضروريًا لأنظمة الحماية من الأعطال الأرضية المحددة. عندما يتم توصيل المولد الاحتياطي كنظام مشتق بشكل منفصل - مما يعني أن محايده مرتبط بالإطار الموجود في المولد - يجب عليك تبديل الموصل المحايد. يؤدي الفشل في استخدام مفتاح رباعي الأقطاب في هذا السيناريو إلى إنشاء مسارات إرجاع متوازية تعمي أجهزة استشعار الأعطال الأرضية، مما يؤدي إلى التعثر المزعج.
تملي ظروف الموقع السكن المادي المطلوب لحماية الأجهزة الإلكترونية الداخلية وقضبان التوصيل النحاسية الثقيلة. يؤدي تثبيت العلبة الخاطئة إلى تدهور سريع للمكونات وفشل لا مفر منه.
NEMA 1: حدد هذه العبوات للبيئات الداخلية النظيفة والجافة والمتحكم فيها بالمناخ مثل الغرف الكهربائية المخصصة.
NEMA 3R: اختر هذه للتطبيقات الخارجية. إنها مقاومة للطقس، ومصممة لتساقط الأمطار والثلوج، وتتميز بوجود فتحات تصريف لمنع تراكم التكثيف.
NEMA 4X: توفر حماية فائقة ومقاومة للماء في البيئات شديدة التآكل، مثل المناطق الساحلية المعرضة لرذاذ الملح، أو محطات معالجة مياه الصرف الصحي، أو منشآت التصنيع الكيميائية.
NEMA 12: استخدمها في البيئات الصناعية الداخلية للحماية من السوائل المتساقطة والغبار المنتشر والأوساخ المتساقطة.
تستخدم العديد من المرافق مولدات الديزل المحمولة القابلة للطي بدلاً من التركيبات الدائمة للحفاظ على المرونة. يجب عليك دمج أجهزة معينة في البنية التحتية الكهربائية الخاصة بك لاستيعاب هذه الإعدادات المؤقتة بأمان. قم بتركيب موصلات مدخل المولد الدائمة (مثل ألواح Cam-Lok) على الجزء الخارجي من المبنى. قم بتوصيل مقبس بدء تشغيل خارجي مكون من سلكين مباشرة إلى وحدة التحكم في النقل بالداخل. يجب عليك أيضًا توفير مقبس مخصص بجهد 120 فولت متصل بتغذية المرافق لتشغيل سخان كتلة الوحدة المحمولة وشاحن البطارية أثناء وجودها في وضع الاستعداد. تضمن هذه البنية التحتية السلكية مسبقًا النشر السريع والخالي من الأخطاء أثناء حالات الطوارئ.
إذا فشلت آلية النقل، فلن يتمكن المولد من تشغيل المنشأة، بغض النظر عن مدى جودة تشغيل المحرك. يمثل المفتاح الآلي عنق الزجاجة في البنية التحتية الكهربائية الخاصة بك. في نهاية المطاف، تبلى الموصلات، وتتدهور مزالق القوس بمرور الوقت، وتعاني لوحات التحكم من ارتفاع الجهد. خفف من هذه المخاطر الكامنة من خلال نشر مفاتيح عزل الالتفافية في البيئات الحرجة. تضمن بنيات الطاقة الزائدة تدفق الكهرباء حتى لو انحشر الموصل الأساسي ميكانيكيًا. الصيانة الوقائية المنتظمة، بما في ذلك التصوير الحراري للعروات النحاسية وممارسة الروابط الميكانيكية، تمنع الارتباط غير المتوقع أثناء انقطاع التيار الكهربائي الحقيقي.
غالبًا ما تواجه وحدات التحكم الرقمية الحديثة صعوبة في التواصل مع مولدات الديزل القديمة بسبب منطق التحكم غير المتطابق. تنبع حالات فشل التكامل دائمًا تقريبًا من أسلاك التحكم غير الصحيحة أو المتدهورة. يجب عليك التحقق من مخططات الأسلاك التحكم قبل التثبيت. تأكد من أن دائرة التشغيل المكونة من سلكين تستخدم كابلات محمية بشكل صحيح لمنع التداخل الكهرومغناطيسي من التسبب في عمليات تشغيل خاطئة. تأكد من أن انخفاض الجهد عبر الأسلاك الطويلة لا يمنع إشارة إغلاق الاتصال الجاف من الوصول إلى لوحة التحكم الخاصة بالمولد. يكون المفتاح الذي يعمل بشكل مثالي عديم الفائدة إذا لم تصل إشارة البدء إلى المحرك أبدًا.
يرتكب مقاولو الكهرباء أحيانًا أخطاء فادحة أثناء التثبيت المادي لمعدات النقل. إن دوران الطور غير الصحيح هو خطأ شائع ومدمر. إذا كانت شبكة المرافق متصلة بسلك ABC والمولد متصل بسلك CBA، فسوف تدور المحركات ثلاثية الطور على الفور إلى الخلف عند نقل الحمولة، مما يؤدي إلى تدمير المضخات والضواغط التمريرية والأحزمة الناقلة. يؤدي التأريض غير الصحيح إلى مخاطر شديدة على سلامة الحياة وحلقات أرضية. يؤدي الفشل في تنسيق إعدادات الكسارة النهائية إلى انقطاع التيار الكهربائي المتتالي. نوصي بشدة بإجراء اختبار صارم لبنك التحميل وإكمال بروتوكول شامل لاختبار قبول الموقع (SAT) قبل توصيل النظام بالإنترنت.
استشر مهندسًا كهربائيًا معتمدًا لإجراء دراسة شاملة لأحمال المنشأة وتحديد التصنيفات الدقيقة لتيار الأعطال.
تحقق من متطلبات AHJ وNEC المحلية الخاصة بك فيما يتعلق بدوائر سلامة الحياة، وأنظمة الطوارئ، والأنظمة الاحتياطية المطلوبة قانونًا.
قم بمراجعة لوحة تحكم المولد الموجودة لديك للتأكد من توافق بدء التشغيل بسلكين والتحقق من تطابق دوران الطور مع شبكة المرافق.
قم بجدولة اختبار قبول صارم للموقع مع فني مؤهل، باستخدام بنوك الأحمال التفاعلية لإثبات أن النظام تحت الضغط قبل الانتهاء من التثبيت.
ج: نعم، يمكنك دمج وحدة محمولة. يجب عليك تركيب موصلات مدخل دائمة للمولد ولوحات التوصيل السريع على السطح الخارجي للمبنى. قم بتوصيل مقبس بدء التشغيل المكون من سلكين بوحدة التحكم لتشغيل الوحدة المحمولة تلقائيًا. أنت بحاجة أيضًا إلى وعاء مخصص لتغذية المرافق لتشغيل شاحن بطارية المولد المحمول أثناء وجوده في وضع الاستعداد.
ج: إذا انحشر الموصل الأساسي أو ماتت وحدة التحكم الرقمية، فلن يتمكن المولد من الاتصال بحمولة المنشأة. يظل المبنى مظلمًا حتى لو كان محرك الديزل يعمل بشكل مثالي. ولهذا السبب تعتبر نماذج العزل الالتفافية بالغة الأهمية للمستشفيات، مما يسمح للمهندسين بتجاوز الآلية يدويًا وإصلاحها دون إسقاط الحمل الحرج.
ج: يستغرق التسلسل بأكمله عادةً ما بين 10 إلى 30 ثانية. تنتظر وحدة التحكم بضع ثوانٍ للتأكد من أن انقطاع الخدمة ليس خللًا مؤقتًا. يستغرق محرك الديزل بعد ذلك من 5 إلى 10 ثوانٍ للتدوير والبدء والوصول إلى الجهد والتردد المستقرين قبل أن يقوم الموصل بنقل الحمل فعليًا.
ج: يقوم المفتاح الآلي بمراقبة طاقة المرافق وينقل الحمل بشكل مستقل دون أي تدخل بشري. يتطلب مفتاح النقل اليدوي من الشخص أن يقوم فعليًا برمي رافعة ميكانيكية ثقيلة لفصل طاقة الشبكة وتوصيل المولد. تتسبب المفاتيح اليدوية في فترات توقف أطول بكثير وتتطلب موظفين في الموقع.
ج: لا، لا يتطلب مصدر طاقة خارجي منفصل. تستمد وحدة التحكم طاقة التشغيل مباشرة من خط المرافق الوارد في ظل الظروف العادية. أثناء انقطاع التيار الكهربائي، فإنه يستمد الطاقة من خرج المولد أو بطاريات بدء تشغيل المحرك 12 فولت/24 فولت لتنفيذ تسلسل النقل.
ج: يستخدم المحول المحايد موصلاً رباعي الأقطاب لفصل السلك المحايد مع الأسلاك ثلاثية الطور. يكون مطلوبًا عندما يتم توصيل المولد كنظام مشتق بشكل منفصل مع رابط محايد إلى الأرض خاص به. وهذا يمنع مرحلات الحماية من الأعطال الأرضية من التعثر المزعج عن طريق عزل المولد المحايد عن محايد الأداة المساعدة.
